Produktübersicht

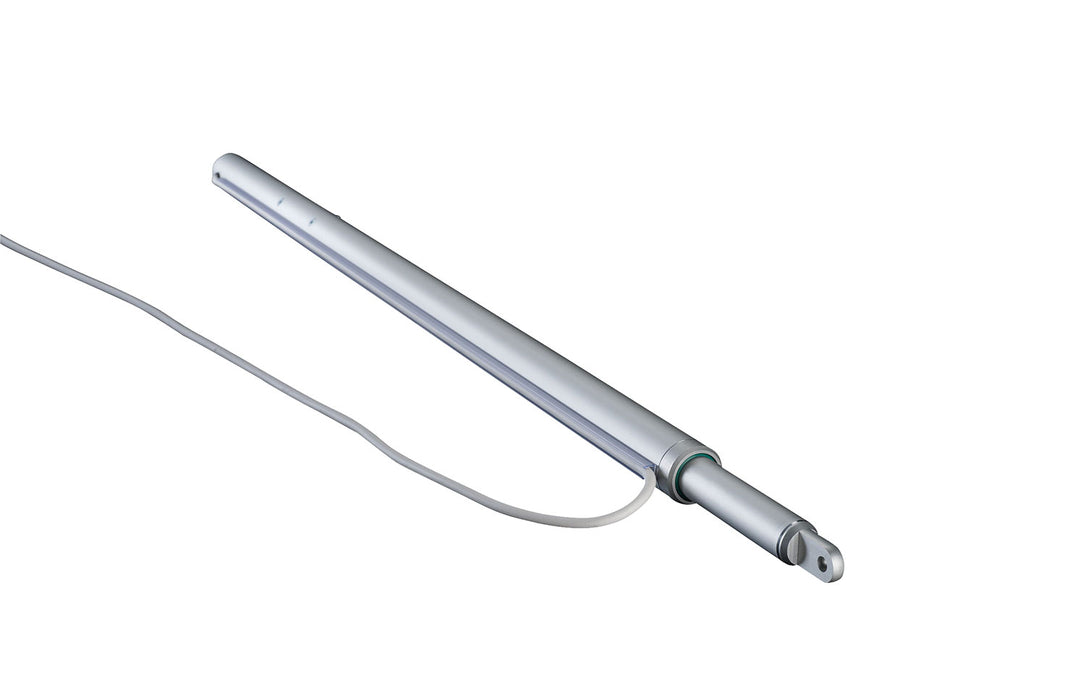

Zum Öffnen und Schließen von Fensterflügeln, Dachfenstern und Lichtkuppeln für Rauchabzug und Lüftung.

Vorteile/Merkmale:

  • Druckkräfte 500 N
  • Merkmale Integrierte, elektronische Lastabschaltung
  • Synchronbetrieb mit mehreren Antrieben über externe Synchronmodule möglich
  • Staubdicht und spritzwassergeschützt (Schutzart IP 54)
  • Korrosionsfrei durch Mantel- und Schubrohr aus Aluminiumlegierung
  • VdS-Zulassung G 599007

Material:

  • Gehäuse: Aluminium
  • Endkappen: Aluminium
  • Farbe: EV1/Silber, eloxiert oder auf Anfrage in RAL-Farben

Technische Daten:

Nennspannung: 24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung: 2 Vss
Nennstrom: 1 A
Abschaltung: intern
Schutzklasse III
Hublänge:  500 mm
Druckkraft: max. 1000 N
Zugkraft: max. 1000 N
Zuhaltekraft: 2000 N
Laufgeschwindigkeit: ca. 3,8 mm/s
Einschaltdauer: ED 30 (10 min)
Lebensdauer: > 10.000 Zyklen
Maße: (Hub + ca. 260 mm) x Ø 36 mm
Anschlussleitung: 2 x 0,75 mm²
Umgebungstemperatur: –5 °C bis +75 °C
Schutzart: IP 54

 Technische Änderungen vorbehalten; Abbildungen unverbindlich.



Hub [mm]: 500
Spannung-Antrieb: 24 V DC
Anwendung: RWA & Lüftung
Gehäusefarbe: Silber EV 1
Druckkraft [N]: 500
Zulassungen und Nachweise: VdS
