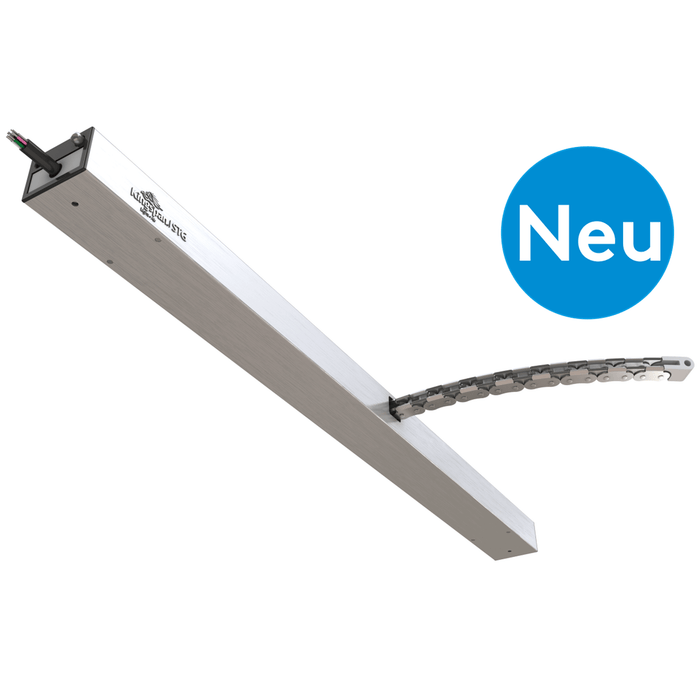

Kingspan STG Kettenantrieb CDs/600-300N/RWA

Kompakter Fensterantrieb für die aufgesetzte Montage. Ideal für den täglichen Lüftungsbetrieb. Beidseitige Anschlussmöglichkeit über Steckverbinder zum einfachen Verbinden mehrerer Antriebe an einem Fensterflügel. Einfache Grundkonfiguration vor Ort ohne PC-Tool. Für Lüftung und Rauchabzug.

Vorteile / Merkmale:

• Geringe Bauhöhe
• Merkmale Einfache Montage durch Klickbefestigung - sowohl am Rahmen als auch am Flügel mit schlanken Konsolen und verdecktliegenden Befestigungsschrauben
• Steckverbinder beidseitig anschließbar
• Einstellbare Dichtschlussentlastung
• Integrierter Überlastschutz
• Hub, Geschwindigkeit, Kraft: für AUF/ZU per Software getrennt einstellbar
• Laufgeschwindigkeit in AUF- und ZU-Richtung auf < 5 mm/s reduzierbar
• Reversieren bei Erkennen von Überlast in ZU-Richtung
• Synchronbetrieb von bis zu 4 Antrieben und zusätzlicher
• Anschluss von bis zu zwei Riegelmotoren
• Anlernen von: Schließposition und Ausstellweite, sowie Verbinden mehrerer Antriebe ohne weitere Hilfsmittel, auch vor Ort
• Konfigurierbarer Meldekontakt integriert

Einsatzbereiche:

• Rauchabzug und natürliche Be- und Entlüftung
• Fenster, Fassaden und Wintergärten

Material:

• Gehäuse: Aluminium, Endkappen Kunststoff
• Ausstellmechanik: Edelstahlkette, wartungsfrei
• Farbe: EV1/Silber eloxiert oder auf Anfrage in RAL-Farben

• Nennspannung: 24 V DC (-15 % /+25 %)
• Zulässige Welligkeit der Nennspannung: 2 Vss
• Nennstrom: ca. 1 A bei 300 N
• Abschaltung: integrierte, elektronische Lastabschaltung
• Schutzklasse: III
• Druckkraft: max. 300 N, Druckbelastbarkeit der Kette abhängig von der Ausstellweite
• Zugkraft: max. 300 N
• Hub: 600 mm
• Zuhaltekraft: max. 3000 N
• Laufgeschwindigkeit: 4-10 mm/s (einstellbar)
• Einschaltdauer: ED 30 (10 min)
• Lebensdauer: > 10.000 Zyklen
• Maße (L x H x T): CDS/600 = 710 x 26 x 38 mm
• Anschluss: 6-adrige Anschlussleitung, nicht im Lieferumfang enthalten
• Umgebungstemperatur -10 °C bis +60 °C
• Schutzart IP 20
• Zulassungen und Nachweise: Baumuster-geprüft TÜV

Hinweis: Rahmen- und Flügelkonsolen seperat bestellen!
