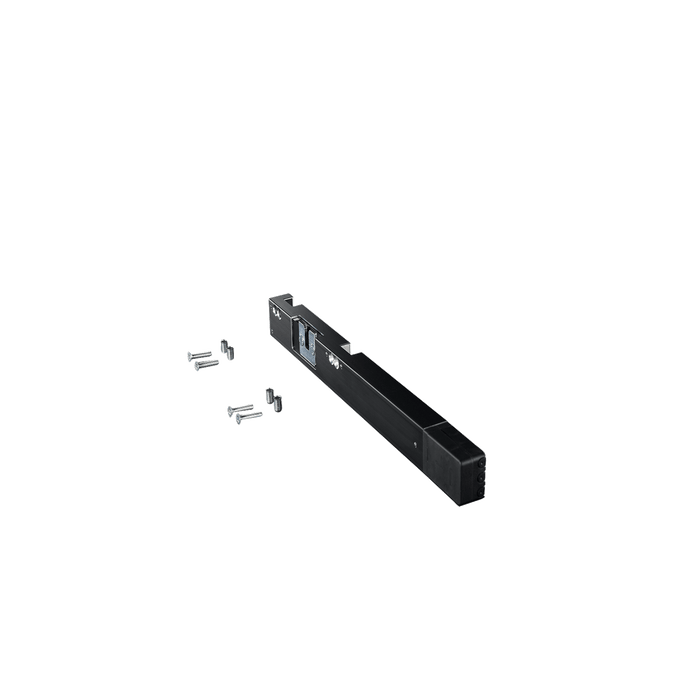

Kingspan STG 24 V Riegelmotor RM mini EasyDrive/2

Ursprünglicher Preis €476,60 - Ursprünglicher Preis €476,60
Ursprünglicher Preis
€476,60
€476,60 - €476,60
Aktueller Preis €476,60

Produktübersicht

Riegelmotor zur Ent- und Verriegelung von Fenstern über den Beschlag für die profilintegrierte Montage.

Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelmotor greift mit einem Mitnehmer auf den Fensterbeschlag zu und und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Erhältlich als RM mini und RM mini EasyDrive/2.

Vorteile/Markmale

  • Extrem kompaktes Gehäuse für die profilintegrierte Montage
  • Merkmale Baugröße und Befestigung perfekt abgestimmt auf CDi-Kettenantriebe
  • Speziell zur Kombination mit EasyDrive/2-Kettenantrieben
  • Automatisches Abschalten durch eingebaute Endschalter und integrierte
  • Betätigungskraft 600 N
  • Verriegelungsrichtung einstellbar
  • Zeitversetzte Ansteuerung von zwei RM mini EasyDrive/2 mit EasyDrive-Software möglich

Einsatzbereiche:

  • Motorische Betätigung von Fensterbeschlägen in Kombination mit Kettenantrieben

Material:

  • Gehäuse: Aluminium/ABS
    Farbe: Schwarz

Technische Daten:

Elektrische Eigenschaften
Nennspannung: 24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung: 2 Vss
Nennstrom: 0,6A bei 600 N
Abschaltung: integrierte, elektronische Lastabschaltung
Schutzklasse: III
Mechanische Eigenschaften
Hublänge: ca. 18 mm
Druckkraft: 600 N
Zugkraft: 600 N
Zuhaltekraft: max. 2000 N
Laufgeschwindigkeit: ca. 2,25 mm/s
Einschaltdauer: ED 30 (10 min)
Lebensdauer: > 10.000 Zyklen
Maße: (L x H x T) 368 x 25 x 35 mm
Elektrischer Anschluss
Anschluss: 8-polige Steck-Schraubklemme
Einbau und Umgebungsbedingungen
Umgebungstemperatur: -10 °C bis +60 °C
Schutzart: IP 20



Spannung-Antrieb: 24 V DC
Anwendung: RWA & Lüftung
Gehäusefarbe: Schwarz (RAL 9005)
Druckkraft [N]: 600
Hub [mm]: 18
