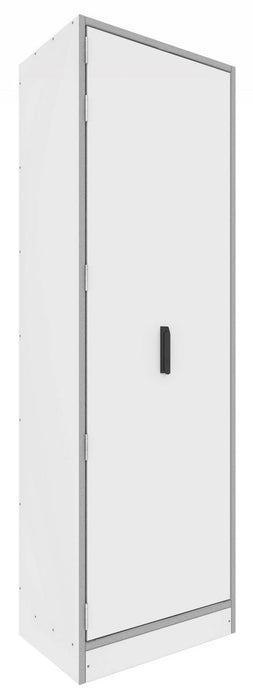

Brandschutzgehäuse F30-DC3500, Standgehäuse als Bausatz
Brandschutzgehäuse F30 in einflügeliger Ausführung als Standleergehäuse zum Einbau der DC3500 Brandmelderzentrale für den Funktionserhalt im Brandfall über 30 Minuten. Zugelassener Bausatz bestehend im Wesentlichen aus 2 Seitenteilen, Boden- und Deckenteil, Rückwand, Tür sowie Kabeleinführungen und Befestigungsmaterial.
- Funktionserhalt sicherheitstechnischer Anlagen im Brandfall (Feuerwiderstand 30 Minuten von außen)
- Feuerhemmend zur Brandlastdämmung in Rettungswegen (Feuerwiderstand 30 Minuten von innen)
- Vorbereitet für Belüftung mit Rauchschutz, kaltrauchdicht bei Verwendung in Rettungswegen (optionales Zubehör erforderlich)
- Oberfläche chemisch hochbeständig und feuchtigkeitsunempfindlich
- Diagonale passive Belüftung innen über Zu- und Abluftöffnung im Deckenteil
- Kabeleinführung von oben und unten über gesamte Innenbreite, Bündel- oder Einzelführung möglich
- Tür einflügelig, mit Entlastung im geschlossenen Zustand, Anschlag links (vor Ort wechselbar), Öffnungswinkel 180°
- Tür mit umlaufendem Mehrfachdichtungssystem aus Rauchschutzdichtungen und im Brandfall selbsttätig aufschäumenden Brandschutzdichtungen
- Edelstahl-Türbänder, Tür aushängbar für leichteren Transport und Montage
- Türverschluss über 2-Punkt-Verriegelung mit Schwenkhebel und DIN-Profil-Halbzylinder
- Vorbereitet für technische Belüftung im Normalbetrieb und im Brandfall über externe Lüftungskanäle (optionales Zubehör erforderlich)
- Montage der Brandmelderzentrale ohne Vorbohrungen direkt auf die Rückwand
- Unterfahrbarer Sockel, Sockelblende und Trittkantenschutz
- Außen liegende Befestigungslaschen oben und Bodenwinkel als Kippschutz zur Aufstellung auf massiven Decken und Wänden mit Feuerwiderstandsdauer wie das Gehäuse
- Vorbereitet zur freien Aufstellung auf massiven Decken mit zusätzlicher Rückwand (optionales Zubehör erforderlich)
- Geprüft und zugelassen für DC3500 mit 7-Zoll-Display (33087, 33019, 33020)
- Bei Verwendung von CONUS II Soundern oder Kombisignalgebern kann unter Umständen auf ein Brandschutzgehäuse verzichtet werden
Technische Daten
-
Schutzart: IP 42
-
Abmessungen (H x B x T): Außen: 2069 mm x 669 mm x 425,5 mm; Innen: 1804 mm x 504 mm x 320 mm
-
Gewicht: 167 kg
-
Material: Nichtbrennbare Baustoffe
-
Farbe: weiß - ähnlich RAL 9010, Kanten in hellgrauer Optik
-
DIBT-Zulassung: Z-86.1-95, Z-86.1-97
-
Bemerkung: Verwendbar für DC3500 mit neuem 7" Touch Display. Der Nachweis des Funktionserhalts nach MLAR 5.2.2 c) ist durch die allgemeine bauaufsichtliche Zulassung beim DIBt dokumentiert.
