Abschirmhaube Modell E-1, 112mm Durchmesser, für stehende 1/2"- und 3/4"-Sprinkler, Chrom, nur in Verwendung mit Schutzkorb D-1 FM

Produktübersicht

Produktbeschreibung

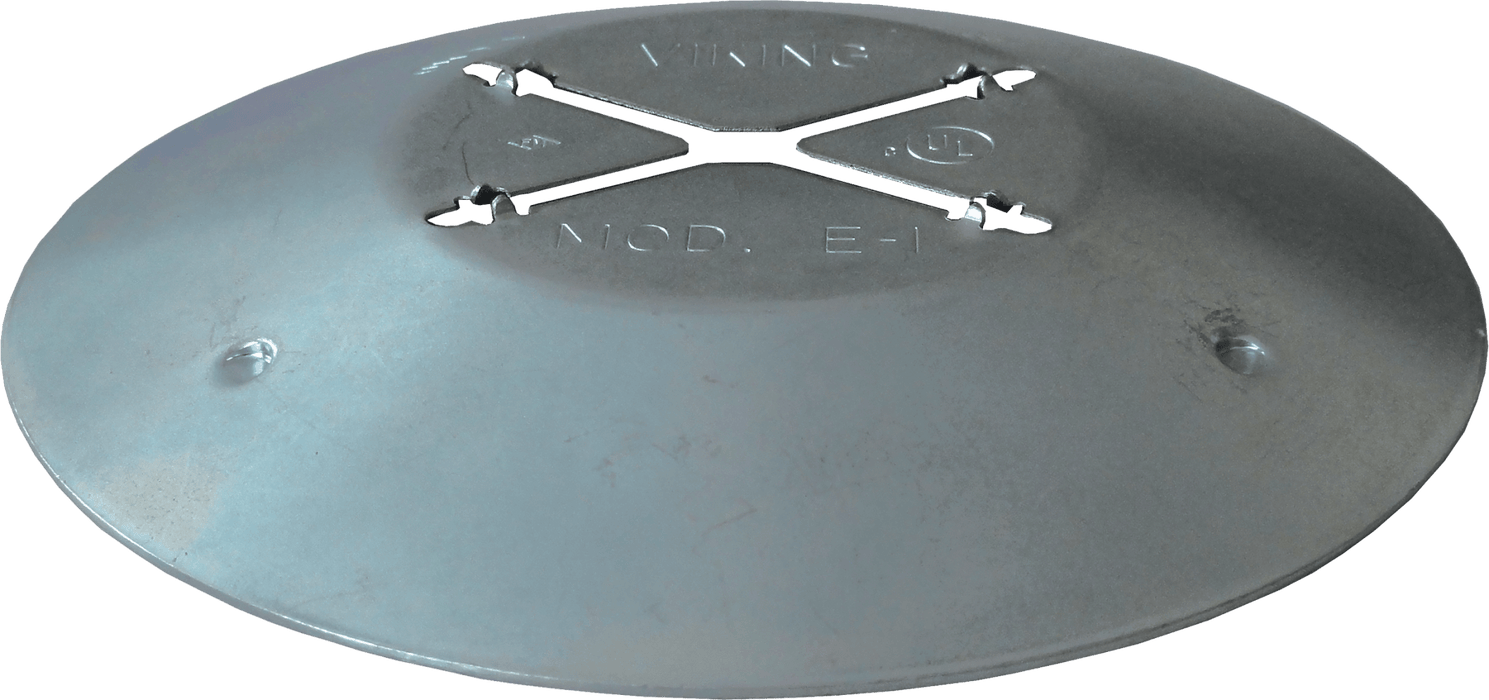

Die Minimax Abschirmhaube Modell E-1 ist eine hochwertige Schutzvorrichtung für stehende 1/2"- und 3/4"-Sprinkler. Mit einem Durchmesser von 112 mm und einer Chrom-Oberfläche bietet sie optimalen Schutz und ansprechende Optik[1].

Technische Daten

• Material: Kaltgewalzter Stahl UNS-G10080[1]
• Oberfläche: Klares Chromat über Zinkbeschichtung[1]
• Durchmesser: 4-3/8" (112 mm)[1]
• Tiefe: 1/2" (12,7 mm)[1]
• Dicke: 0,0359" (0,91 mm)[1]

Anwendung

Die Abschirmhaube schützt die wärmeempfindlichen Elemente des Sprinklers vor Wassersprühung von höher gelegenen Sprinklern. Einsetzbar in Regalsystemen, unter Gittern, bei Pilotsprinklern für Überflutungssysteme oder im Freien als Wetterschutz[1].

Installation

1. Positionieren Sie die konkave Oberfläche der Abschirmhaube zum Schutzkorb[1]
2. Richten Sie die "X"-Schlitze der Abschirmhaube mit den sich kreuzenden Drähten am oberen Teil des Schutzkorbs aus[1]
3. Drücken Sie die Abschirmhaube fest nach unten, bis sie einrastet[1]

Wichtige Hinweise

• Nur in Verbindung mit dem Schutzkorb Modell D-1 zu verwenden[1]
• FM-zugelassen für den Schutz von Bereichen gemäß FM Global Loss Prevention Data Sheets[1]
